Potensiometr ning yadrosidirelektr boshqaruv joystiklari, va burchak sensori qo'l tomonidan yuborilgan siljish signalini potansiyometr orqali elektr signaliga aylantiradi. Potansiyometr elektr boshqaruvidagi joystikni aniqlashning eng birinchi usuli hisoblanadi. Potansiyometrning afzalligi - kuchli shovqinga qarshi qobiliyat va kam quvvat iste'moli.
Potansiyometr belgisi:

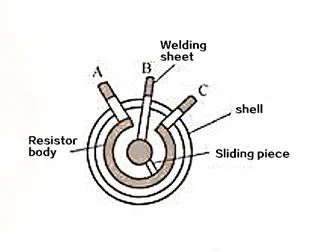

Potansiyometr rasmi:

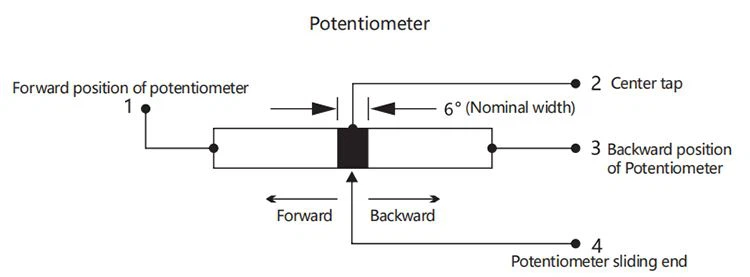

Uch terminalli potentsiometr va to'rt terminalli potansiyometr:
Umumiy potansiyometrlar rasmda ko'rsatilganidek, uch terminalli potansiyometrlardir. To'rt terminalli potansiyometr uch terminalli potansiyometrga neytral terminalni qo'shadi, bu elektr boshqaruv dastagida tez-tez ishlatiladigan potansiyometrning xarakteristikasi hisoblanadi. Odatda, elektr boshqaruv dastagi dam olayotganda markaziy holatda bo'ladi va u oldinga va orqaga yoki chapga va o'ngga siljishi mumkin.
Elektr boshqaruv joystikida ishlatiladigan potensiometr:
Odatda, uzoq umr o'tkazuvchi plastik potansiyometrlar elektr boshqaruv tutqichlarida qo'llaniladi. Yuqori aşınmaya bardoshli o'tkazuvchan plastik plyonkadan foydalanish, yuqori aşınmaya bardoshli noyob qotishma cho'tkalar bilan birgalikda potansiyometrning ishlash muddati ikki million martadan ko'proqqa yetishi mumkin. Kompaniyamiz's HJ30 seriyali mahsulotlari uzoq umr ko'rish uchun moslashtirilgan potansiyometrlardan foydalanadi. HJ60 seriyali mahsulotlar uzoq umr rezistorlar va noyob qotishma cho'tkalardan tashkil topgan moslashtirilgan potansiyometrdan foydalanadi.
HJ30 seriyali joystik uchun potentsiometr fotosurati:

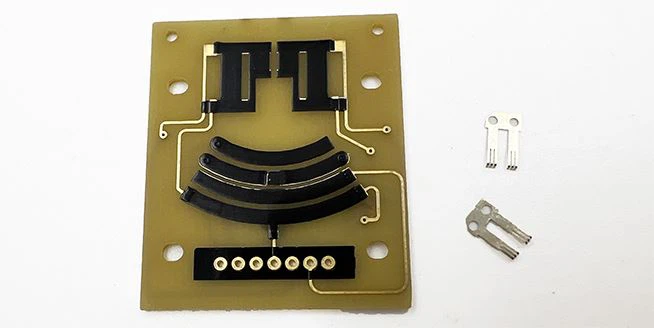

HJ60 seriyali joystik uchun rezistorlar va cho'tkalarning fotosurati:
Elektr boshqaruv joystickida ishlatiladigan potansiyometrning xususiyatlari:
Uzoq umr: o'ziga xosligi tufaylisanoat elektron boshqaruvijoystiks, deyarli hammasielektron boshqaruv tutqichlari1 million martadan ortiq takroriy ishlash muddati talab qilinadi va ba'zi ilovalar 10 million martadan ko'proqqa yetishi kerak. Oddiy uglerod plyonkasi potansiyometrlarining ishlash muddati atigi 100 000 marta yoki undan kam. Shuning uchun elektr boshqaruv joystiklarida maxsus materiallardan tayyorlangan potansiyometrlar qo'llaniladi. Biz ularni"uzoq umr potansiyometrlari" yoki"o'tkazuvchan plastik potansiyometrlar". Ushbu turdagi potansiyometrning joriy muddati odatda ikki million martaga yetishi mumkin. Xizmat muddati 10 million martagacha bo'lgan potansiyometrlar maxsus sozlashni talab qiladi.
Kichik burchak: Umumiy elektron boshqaruv joystickining ishlash burchagi 40 ° dan 60 ° gacha. Shu sababli, elektr boshqaruv joystiklarida ishlatiladigan potansiyometrlarning barchasi maxsus moslashtirilgan.
Qarshilik qiymati diapazoni: Umumiy qarshilik odatda 2K oralig'ida; 5K; 10K.
Potansiyometr joystiklarini qo'llash bo'yicha ehtiyot choralari: Tutqichni ishlatishdan oldin, yoqishdan oldin joystik qo'llanmasini tasdiqlaganingizga ishonch hosil qiling. Noto'g'ri sim ulangandan so'ng, potansiyometr yonib ketishi mumkin. Buning sababi shundaki, agar potansiyometrning toymasin uchi quvvatga yoki erga ulangan bo'lsa va keyin tutqich boshqarilsa, tutqichdagi potansiyometr quvvatga yoki erga siljiganida, pastadirdagi qarshilik qiymati nolga intiladi. Ohm&№39 qonuniga ko'ra, halqadagi qarshilik Oqim cheksizlikka intiladi va potansiyometr yonib ketadi, shuning uchun alohida e'tibor talab etiladi. Ushbu muammoni hal qilish joystiklarni tanlashda 0% -100% sirpanish diapazoni bo'lgan potansiyometrni tanlamaslikka harakat qilishdir. Noto'g'ri sim ulangan bo'lsa ham, potentsiometr yonib ketmasligi uchun sirpanish diapazoni 10% -90% bo'lgan potansiyometrdan foydalanish yaxshidir.
Bundan tashqari, elektron boshqaruv tizimini loyihalashda potansiyometr reostat rejimiga emas (quyida o'ng rasm) emas, balki toymasin potentsial rejimiga (pastdagi chap rasm) ulanishi kerak. Sürgülü potentsial rejimida potansiyometrning qarshilik qiymati chiqish signalining aniqligiga ta'sir qilmaydi; agar reostat rejimiga ulangan bo'lsa, signalni sozlash mumkin bo'lsa-da, uzoq vaqt foydalanish signalining aniqligidan keyin qarshilik qiymatiga ta'sir qiladi.
Potansiyometr joystiklariga misollar:
FJ1 seriyali joystik
FJ120 seriyali joystik
FJ11 seriyali joystik
HJ30 seriyali joystik

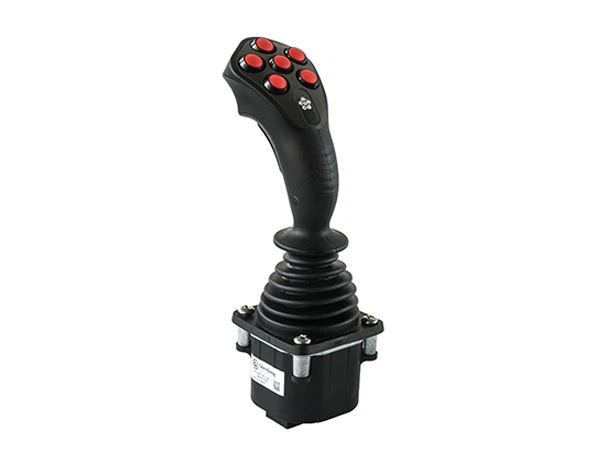

HJ60 seriyali joystik
